INSTRUCCIONES DE INSTALACIÓN Y USO DEL NIMBUS® R

0-Barra progrés.png

A través de un proceso lineal y guiado, la instalación de un nimbus® R se convierte en una tarea sencilla.

DESEMBALAJE


Antes de empezar con el proceso tenga en cuenta:

Recomendacions de instalcions.png


MONTAJE


Advertencia:

Una vez conectado, evite el contacto directo con el pararrayos mientras espera la ejecución del test remoto solicitado por un R-Tester (esto podría tardar unos minutos, se indicará en el nimbus® R mediante un LED parpadeante en el borde inferior de la caja PV).


nimbus® R

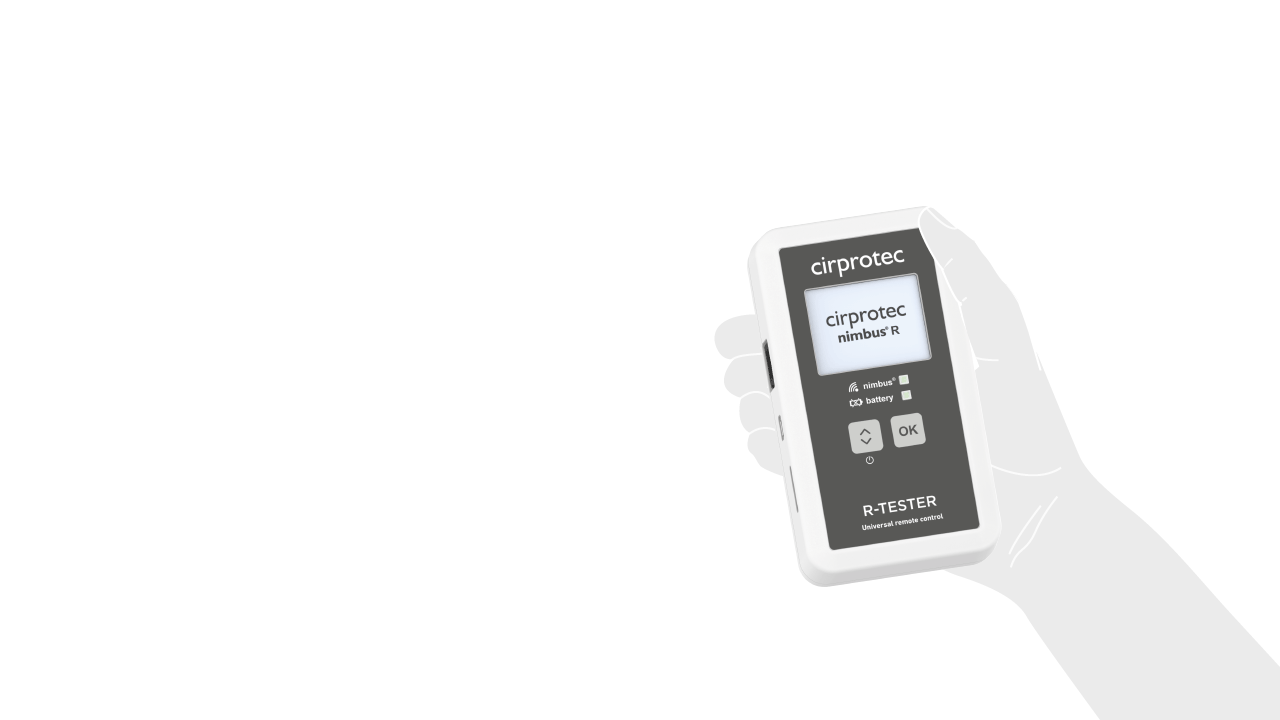

R-Tester

Gif test nimbus R

TEST REMOTO. Conectividad y verificación


Debe realizarse un test antes de la instalación en el mástil para confirmar que el pararrayos está correctamente contectado al módulo PV.

Resultados de test



OK

Electrónica de cebado/ionización ok

FUERA DE ALCANCE

Ups! La conexión se ha perdido, reintentar

FALLO

Electrónica de cebado ha llegado a final de vida, reemplazar pararrayos

Boton interrogacion.png

Para evitar choques eléctricos, fuego o lesiones personales:

  • Retire las baterías si el producto no se va a utilizar durante un largo período de tiempo.

  • No exponga ni guarde las baterías a la luz directa del sol ni a altas temperaturas.

  • Utilice baterías del mismo tipo o equivalente a las recomendadas para asegurar el funcionamiento del producto.

  • Asegúrese de que la polaridad de las pilas es correcta para evitar fugas.

  • Las pilas contienen sustancias químicas peligrosas que pueden producir quemaduras o explotar. En caso de exposición a sustancias químicas consulte a un médico.



INSTALACIÓN


Realizar un test antes de la instalación en el mástil para confirmar que el pararrayos está correctamente contectado al mòdulo PV. Para la mejor instalación posible tenga en cuenta las siguientes consideraciones.

Esquema instalacion nimbus R

1. Orientar la placa solar según ubicación.


2. Ajuste de la placa solar (+/- 60º) si fuera necesario.

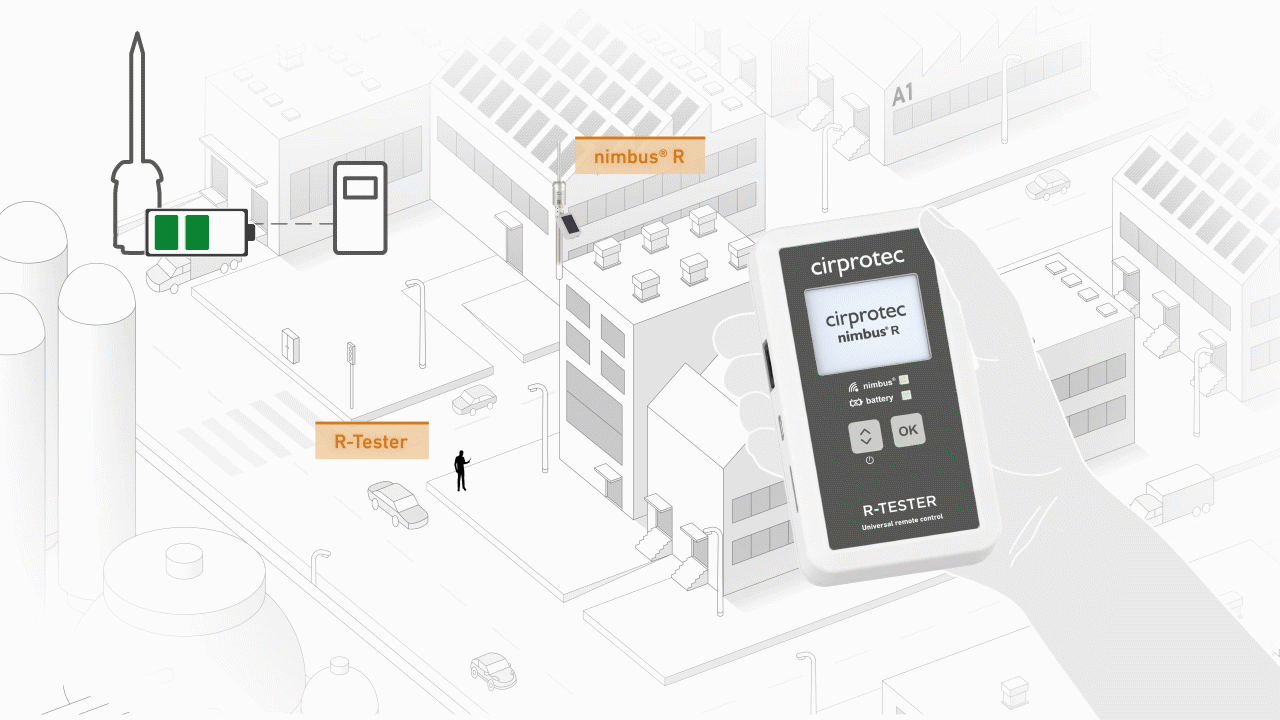

3. Rango de distancia para realizar un test con R-TESTER


RF: alcance radiofrecuencia.

Es mejor evitar situaciones de más de 2 o 3 paredes/pisos entre R-Tester y nimbus® R para situaciones sin línea de visión.



TEST REMOTO


Test de nimbus® para verificar el estado de la electrónica del pararrayos

Gif test nimbus R

Comprobar batería módulo PV

Comprovación bateria caja pv
