INSTRUCTIONS D'INSTALLATION ET D'UTILISATION DE NIMBUS® R
DÉBALLAGE
Avant de commencer, tenir compte de ce qui suit :
ASSEMBLAGE
Attention:
Une fois connecté, évitez tout contact direct avec le paratonnerre pendant que vous attendez l'exécution d'un test à distance demandé à un R-tester (cela peut prendre quelques minutes et sera indiqué sur le nimbus R par une LED clignotante sur le bord inférieur de la PV box).
nimbus R
R-Tester

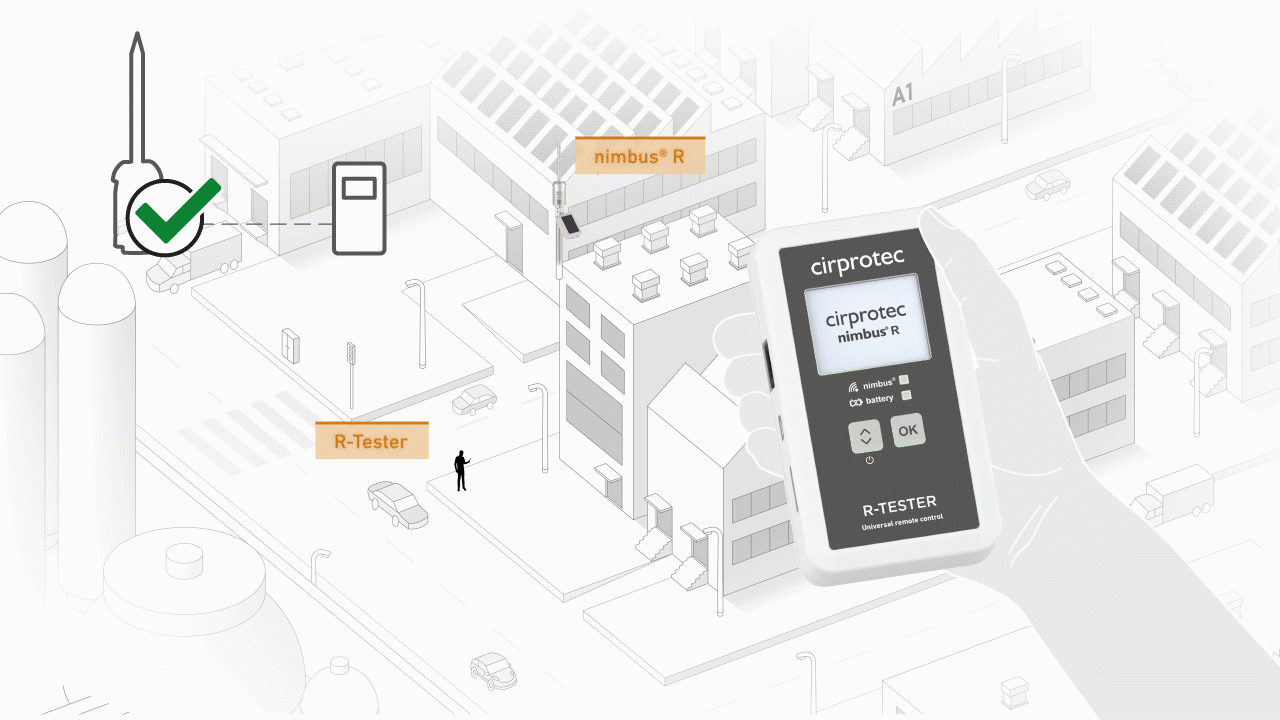

TEST À DISTANCE. Connectivité et vérification
Un test doit être réalisé avant l’installation sur le mât pour confirmer que le paratonnerre est correctement connecté au module PV.
Résultats des tests à distance
OK
L'électronique de streamer est ok
HORS DE PORTEE
Oops! Connexion a été perdue, réessayez
ÉCHOUER
L'électronique atteint la fin de sa durée de vie
Pour éviter les chocs électriques, les incendies ou les blessures :
-
Retirer les batteries si le produit ne doit pas être utilisé pendant une longue période.
-
Ne pas exposer ni conserver les batteries aux rayons du soleil ou à une température élevée.
-
Utiliser des batteries du même type ou équivalentes à celles recommandées pour garantir le bon fonctionnement du produit.
-
S’assurer que la polarité des piles est correcte pour éviter toute fuite.
-
Les piles contiennent des substances chimiques qui peuvent produire des brûlures ou exploser. En cas d’exposition aux substances chimiques, consulter un médecin
INSTALLATION
Réaliser un test avant l’installation sur le mât pour confirmer que le paratonnerre est correctement connecté au module PV. Pour optimiser l’installation, tenir compte des considérations suivantes.
1. Orientes le module PV selon votre emplacement
2. Si nécessaire, ajustez pour mieux orienter PV vers S ou N (+/- 60º)
3. Plage de distance pour le test à distance depuis R-tester
RF: Plage de radiofréquence
Évite de préférence les situations avec plus de 2 ou 3 murs/sols entre le R-Tester et nimbus R fro NLOS (pas de ligne visuelle).
TEST À DISTANCE
Test de nimbus® pour vérifier l’état des composants électroniques du paratonnerre
Vérifier la batterie du module PV
